厉兵秣马练技能、高精设备助保障
浏览次数 发布时间:2021年04月06日
---记鹏锦科技助力深圳市2020年度测绘应急演练

2020年12月29日上午,由深圳市规划和自然资源局主办,深圳市地籍测绘大队承办,辅助应急测绘队伍深圳市鹏锦科技有限公司、深圳市建设综合勘察设计院有限公司、深圳市规划国土房产信息中心、深圳市易图资讯股份有限公司协办的2020年度测绘应急演练,在深圳市龙华区大浪街道大浪时尚小镇举行,有深圳20多家测绘行业代表参与观摩。

厉兵秣马练技能、高精设备助保障

本次测绘应急演练以深圳易发的灾害场景为假设,以贴近实战的演练模式、汇聚国内最新高精尖测绘设备的方式进行,我司承担了本次高精测绘设备提供与技术支持。

厉兵秣马练技能、高精设备助保障



平战结合,快速响应(一级标题)

8时30分 模拟滑坡事故发生:

大浪街道大坑水库大坝西北侧山体,因连日降雨,发生山体滑坡,山体结构不稳定,部分坡体很有可能再次发生滑坡的重大地质灾害隐患,严重威胁周边建筑和大坑水库坝体安全。应急指挥办公室接到讯息,请示领导后,根据《深圳市测绘应急预案》,立即启动了Ⅱ级测绘应急响应,由测绘大队组织相关单位立即开展测绘应急工作,随后应急指挥小组副组长(测绘管理处王湛副处长,以下简称王处)前往应急现场进行现场指挥。

8时45分 应急外业队伍出发,内业队伍准备已有数据:

测绘大队应急负责人黄庆彬副大队长收到应急测绘指令后,迅速通知相关应急队伍携带相关仪器设备,一并赶赴现场。

信息中心、易图负责人通过组建的微信群,结合现场联络人对灾区域现场手机定位和相关描述,安排人员第一时间着手准备受灾区域已有最新DOM、数字线划图、激光点云、应急指挥地图等数据。

9时10分 先头队伍到达现场,领导乘车赶赴现场:

离事发地区最近的辅助测绘应急队伍深综勘、鹏锦科技作为先头队伍到达现场,确定测绘范围、选择无人机起飞地和临时处理数据场地、布设坐标检核点。

领导小组副组长及其他相关领导,从福田区香蜜湖街道规划大厦正门乘车出发前往应急演练现场。

9时15分 采集照片上传,进行视频直播:

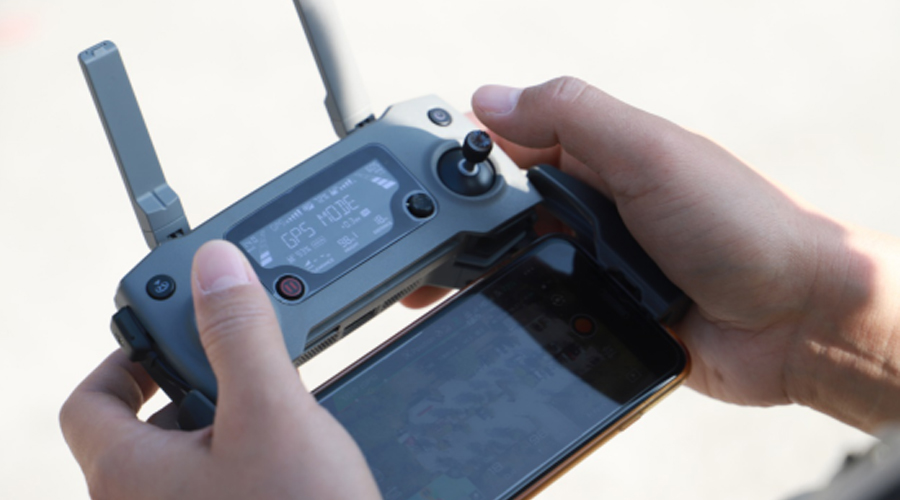

测绘应急先头队伍采用大疆御2无人机,拍摄滑坡山体照片,发送到微信群,并通过腾讯视频会议的快速会议,共享屏幕,实时视频直播,向前往应急现场的领导,介绍现场情况,辅助领导决策。

厉兵秣马练技能、高精设备助保障



厉兵秣马练技能、高精设备助保障

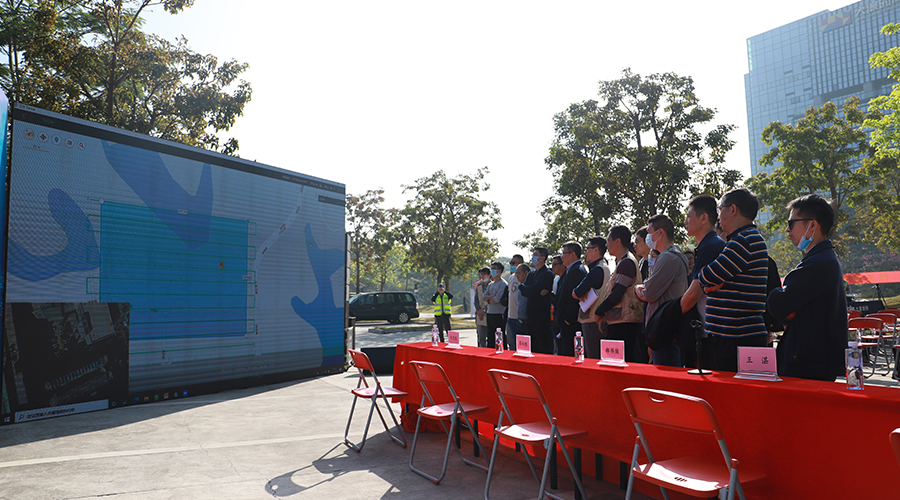

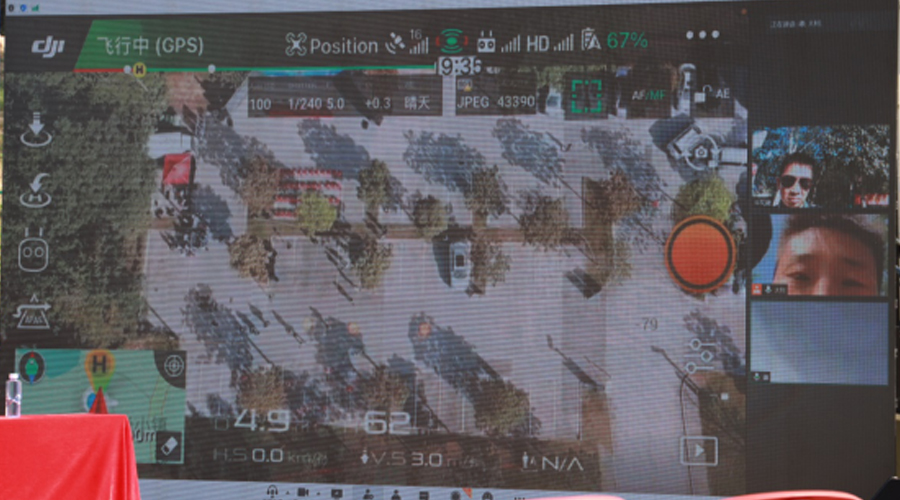

大疆御2图传现场指挥中心,通过大屏显示灾区内相关情况

9时30分 后续队伍到达,接收已有资料:

测绘大队应急测绘小组、辅助测绘应急队伍全部到达现场,做好无人机起飞前准备、数据处理电脑和打印设备连接,通过现场连接5G移动WiFi的电脑开始接收已有测绘资料。

9时45分 已有图纸开始打印、领导抵达现场:

信息中心提供的已有影像数据、地形数据,易图提供的应急指挥地图,使用应急测绘配备的佳能大幅面打印机,快速完成防水型指挥图成果输出,交由抵达现场的领导指挥决策,并指定获取数据的范围(约400m*300m)。

厉兵秣马练技能、高精设备助保障

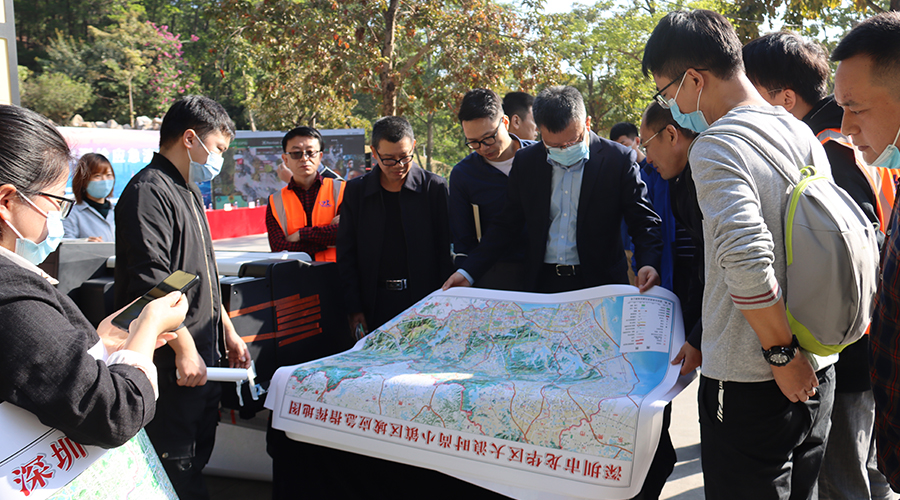

佳能宽幅打印机快速打印指挥图(防水型)

9时55分 测绘应急演练正式启动,无人机依次起飞:

测绘大队黄庆彬副大队长向抵达领导做了简要情况介绍后,请示王处,由王处宣布,测绘应急演练正式开始。

厉兵秣马练技能、高精设备助保障

大疆精灵4RTK规划灾区范围航线,大屏投影

10:00 起飞大疆精灵4 RTK,快速获取正射影像数据(航高120米);

厉兵秣马练技能、高精设备助保障

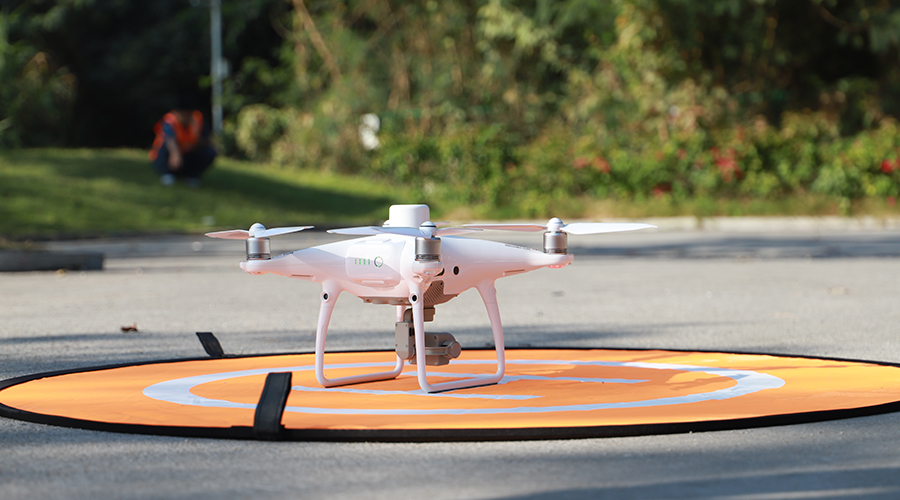

大疆精灵4 RTK起飞,快速获取灾区正射影像图

10:05起飞搭载最新禅思P1相机的大疆经纬 M300 RTK无人机,进行倾斜摄影(航高200米);

厉兵秣马练技能、高精设备助保障

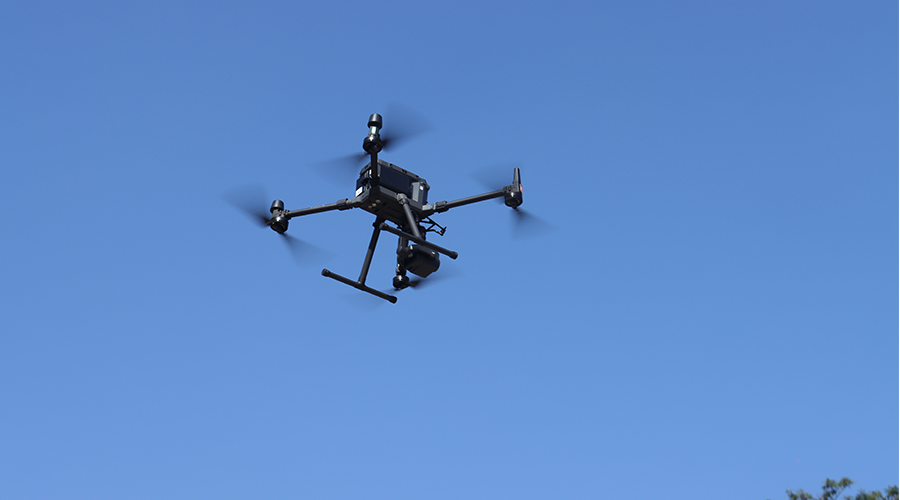

大疆经纬M300RTK搭载禅思P1相机进行倾斜摄影

10:08起飞搭载蜂鸟激光雷达的大疆经纬 M300 RTK无人机,快速获取激光点云数据(航高150米);

厉兵秣马练技能、高精设备助保障

大疆经纬M300RTK搭载激光雷达相机进行点云模型数据采集

10时15分 无人机数据采集依次完成,开始数据处理:

10:15 仅用时7分钟,大疆M300RTK搭载激光雷达相机完成灾区范围激光点云数据采集;

10:16用时16分钟,采用大疆智图软件的实时图传低精度DOM生成,并同时开始处理高精度DOM;

10:21用时16分钟,大疆经纬M300RTK搭载禅思P1相机完成倾斜数据采集。

厉兵秣马练技能、高精设备助保障

采用高性能笔记本,处理高精度DOM

10时25分 高精度DOM制作完成,开始制作低精度三维模型:

用时9分钟,大疆智图软件处理高精度DOM制作完成,成图通过佳能宽幅打印出图纸递交指挥部供决策;同时应用大疆智图开始进行低精度三维模型重建。

厉兵秣马练技能、高精设备助保障

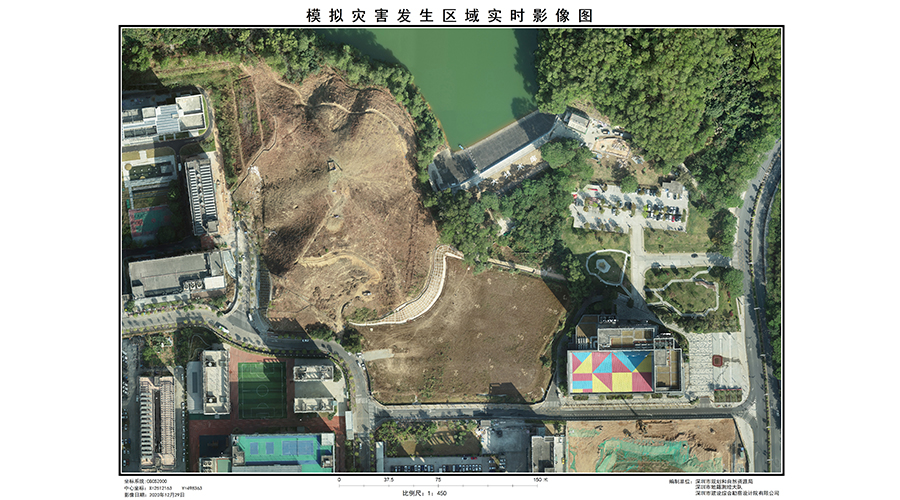

制作的高清DOM

10时40分 低精度三维模型制作完成:

仅用时15分钟,通过应用大疆智图即完成了应急用低精度三维模型制作,完成计算概略的滑坡体体量、量测滑坡体离周边主要建构筑物的最近距离。

厉兵秣马练技能、高精设备助保障

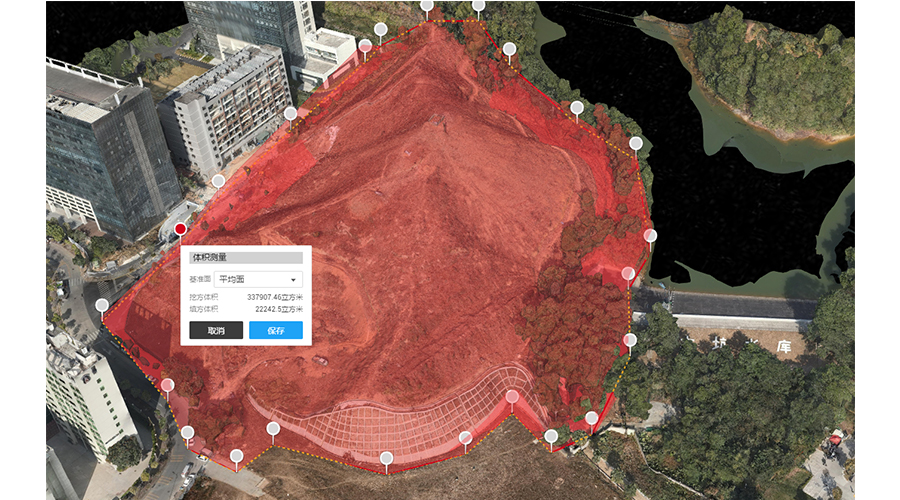

使用大疆智图计算出概略的滑坡体体量

厉兵秣马练技能、高精设备助保障

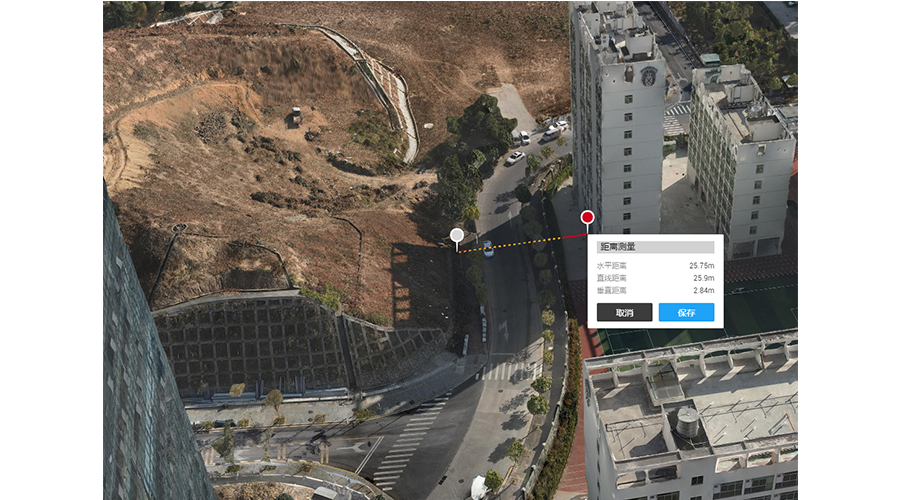

使用大疆智图量测滑坡体离周边主要建构筑物的最近距离

厉兵秣马练技能、高精设备助保障

通过大屏互动投影到指挥大屏上供领导决策

10时45分 大疆M300RTK搭载禅思H20T热成像展示:

厉兵秣马练技能、高精设备助保障



厉兵秣马练技能、高精设备助保障

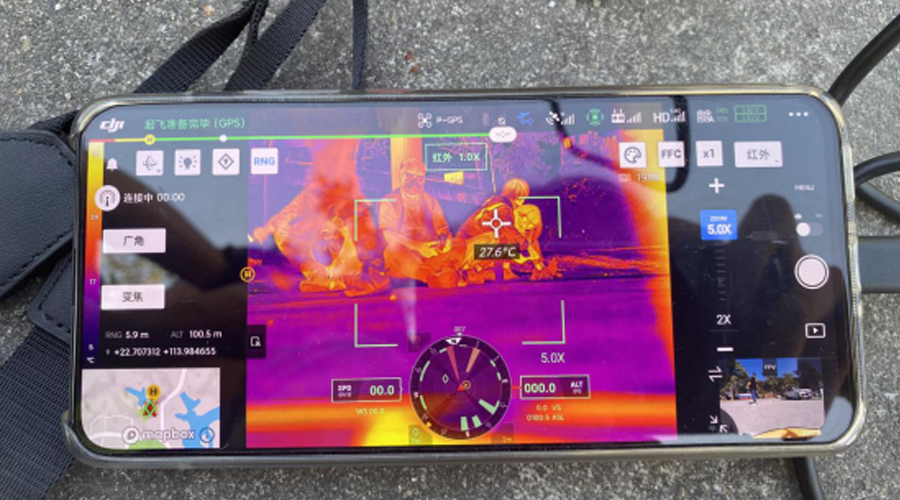

通过大疆司空实时图传热成影像

10时50分 激光点云数据处理完成,制作了相应测绘成果:

完成激光点云数据处理,制作了DSM数字表面模型、激光点云模型,成果在现场大屏幕上展示(后续可叠加已有激光点云数据,计算完成真实滑坡体体量)。

厉兵秣马练技能、高精设备助保障

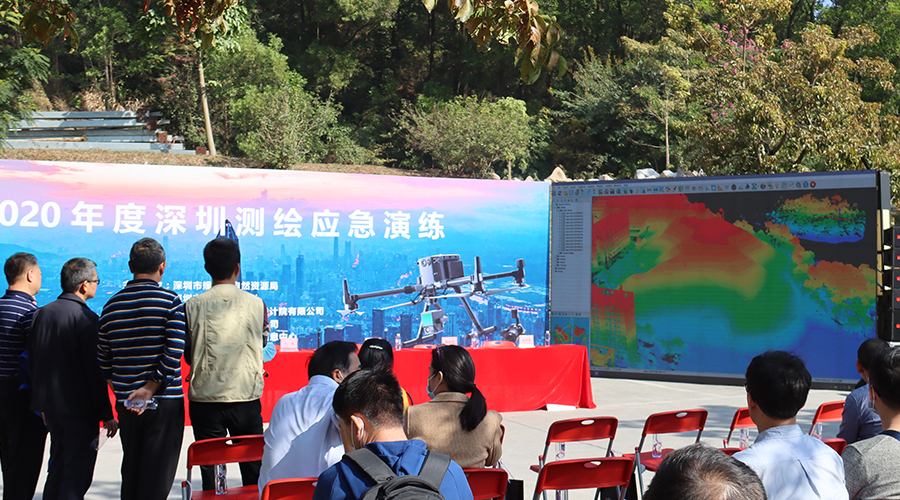

实时投屏激光点云模型

11时00分 领导总结讲话,宣布演练圆满结束,并合影留念

厉兵秣马练技能、高精设备助保障

参演人员合影留念


新型装备齐上阵 ,测绘速度频刷新(一级标题)

本次测绘应急演练,佳能大幅面打印机快速出图,更加高效便捷。

采用大疆御Pro 2无人机,共享屏幕,实时视频直播,多角度拍摄受灾现场,解决了现场情况无法实时传递到应急部门并互动交流的问题。

数据采集,采用免像控大疆无人机,搭载多种镜头(禅思P1、禅思H20T),多架次(大疆精灵4RTK、大疆御2、大疆M300RTK)、分批次、分任务获取现场数据,从起飞到数据处理完成提交,测绘速度频刷新---低精度DOM用时16分钟、高精度DOM用时25分钟、低精度三维模型用时35分钟、激光点云模型用时50分钟,并完成了滑坡体体量计算、距离测算等工作。从应急演练正式开始到演练结束,耗时不到60分钟。

鹏锦2021再出发,砥砺奋进,不负韶华(一级标题)

鹏锦科技一直以来,致力于测绘行业的高新设备研究与技术应用。作为大疆测绘行业代理商,旗下的无人机产品系列经纬M300RTK可搭载激光雷达快速获取激光点云数据,可搭载P1相机进行倾斜摄影制作三维模型,也可搭载H20T完成红外热成像,通过大疆司空完成实时图传,大疆智图创建高清模型,通过此次应急测绘演练的历练形成了一套完整、成熟的应急测绘应用高新技术方案,有力的解决应急测绘快速,准确、及时等保障要求,取得了一定的效果;作为深耕测绘行业20多年的领路人,鹏锦科技未来将不负韶华,提炼出更多新科技,新产品,新技术服务大众!
